智能涡街流量计

智能涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。智能涡街流量计的特点是压力损失小,量程范围大,精度*,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响···
全国服务热线:0517-86898286
13218660661(微信同号)
立即咨询

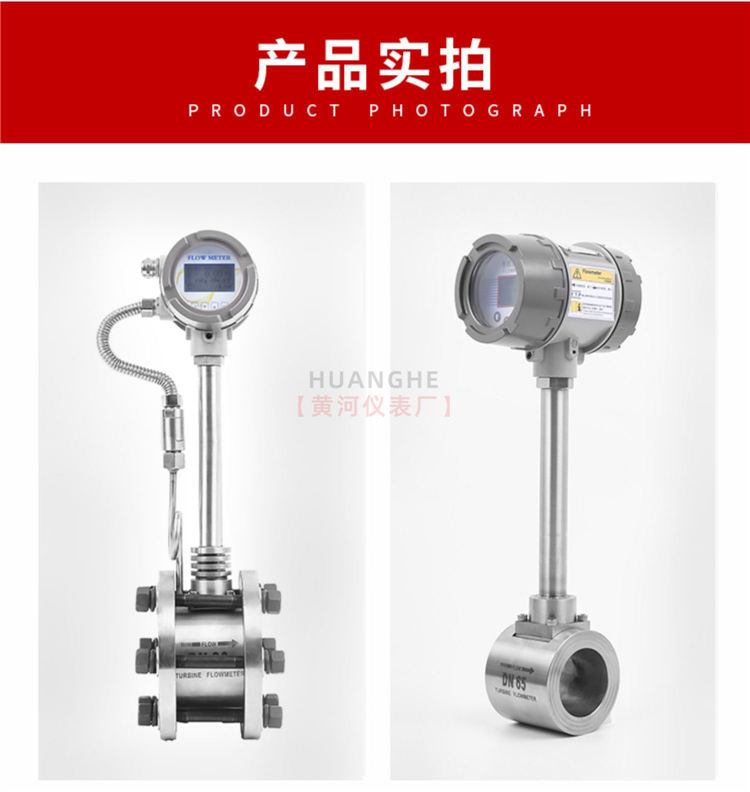

产品介绍










智能涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。智能涡街流量计的特点是压力损失小,量程范围大,精度*,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此智能涡街流量计可靠性*,维护量小。仪表参数能长期稳定。智能涡街流量计采用压电应力式传感器,可靠性*,可在-20℃~+450℃的工作温度范围内工作。有模拟**信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较**、理想的流量仪表。
产品原理:


在流体中设置三角柱型旋涡发生体,则从旋涡发生体两侧交替地产生有规则的旋涡,这种旋涡称为卡门涡街旋涡,如右图所示,旋涡列在旋涡发生体下游非对称地排列。
设旋涡的发生频率为f,被测介质平均流速为 ,旋涡发生体迎流面宽度为d,表体通径为D,即可得到以下关系式:

f=SrU1/d=SrU/md (1)

式中 U1--旋涡发生体两侧平均流速,m/s;

Sr--斯特劳哈尔数;

m--旋涡发生体两侧弓形面积与管道横截面面积之比

管道内体积流量qv为

qv=πD2U/4=πD2mdf/4Sr (2)

K=f/qv=[πD2md/4Sr]-1 (3)

式中 K--流量计的仪表系数,脉冲数/m3(P/m3)。

K除与旋涡发生体、管道的几何尺寸有关外,还与斯特劳哈尔数有关。斯特劳哈尔数为无量纲参数,它与旋涡发生体形状及雷诺数有关,图2所示为圆柱状旋涡发生体的斯特劳哈尔数与管道雷诺数的关系图。由图可见,在ReD=2×104~7×106范围内,Sr可视为常数,这是仪表正常工作范围。当测量气体流量时,VSF的流量计算式为

(4)

图2 斯特劳哈尔数与雷诺数关系曲线

式中 qVn,qV--分别为**状态下(0oC或20oC,101.325kPa)和工况下的体积流量,m3/h;

Pn,P--分别为**状态下和工况下的**压力,Pa;

Tn,T--分别为**状态下和工况下的热力学温度,K;

Zn,Z--分别为**状态下和工况下气体压缩系数。

由上式可见,VSF输出的脉冲频率信号不受流体物性和组分变化的影响,即仪表系数在一定雷诺数范围内仅与旋涡发生体及管道的形状尺寸等有关。但是作为流量计在物料平衡及能源计量中需检测质量流量,这时流量计的输出信号应同时监测体积流量和流体密度,流体物性和组分对流量计量还是有直接影响的。

参数说明

涡街流量计可在很宽的流量范围内测量气体、液体和蒸汽的流量而不受流体物理性质的影响。

不受温度、压力的影响,同时不易堵,不易卡,不易结垢,耐*温,*压,

安全防爆,适用于恶劣环境

无可动部件、无孔洞缝隙设计,产品无磨损、耐脏污,无须机械维修,使用寿命长

采用微功耗*新技术,电池供电的现场显示型流量计,可不断电运行两年以上;

温压补偿一体化设计;

电流输出均为电隔离型,具有良*的共模干扰抑制能力;

同时显示流量值与累计流量值,不必轮流切换。

采用抗振动探头,有效消除外界振动影响。

电路采用表面贴装工艺,结构紧凑,可靠性*。

采用分体式信号转换器,电缆*长10米。

量程比宽达20:1

仪表整体结构设计合理,动态测量范围宽,压力损失小

表体采用不锈钢材质,可适用于腐蚀性介质的测量;

现场液晶显示,脉冲、4~20mA输出或485通迅,可与工业自动化系统连接;

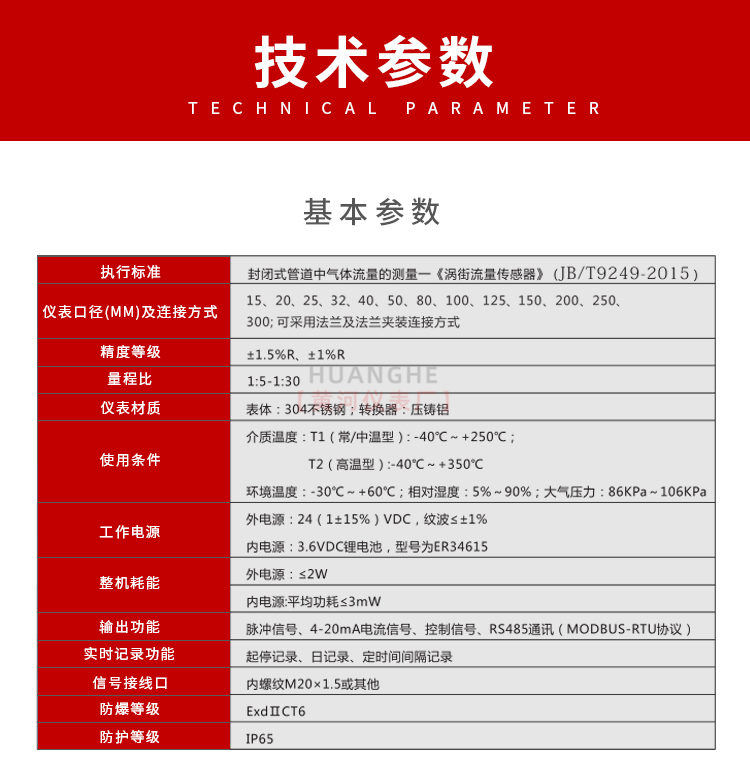

技术

◆测量介质: 气体、液体、蒸气

◆ 连接方式:法兰卡装式、法兰式、插入式

◆口径规格 法兰卡装式口径选择 25,32,50,80,100

◆法兰连接式口径选择 100,150,200

卡装低温和*温涡街流量计传感器外形尺寸图卡装低温和*温涡街流量计传感器外形尺寸图

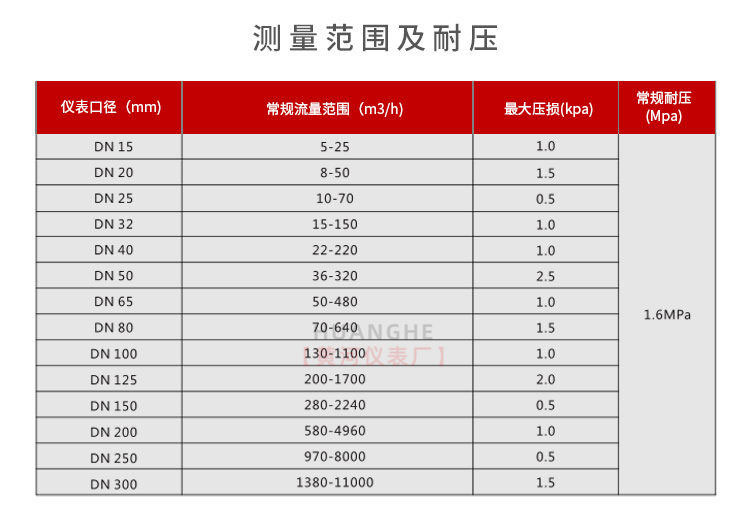

◆流量测量范围 正常测量流速范围 雷诺数1.5×104~4×106;气体5~50m/s; 液体0.5~7m/s

正常测量流量范围 液体、气体流量测量范围见表2; 蒸气流量范围见表3

◆测量精度 1.0级 1.5级 2.5级

◆被测介质温度:常温–25℃~100℃

◆*温–25℃~150℃ -25℃~250℃

◆输出信号 脉冲电压输出信号 *电平8~10V 低电平0.7~1.3V

◆脉冲占空比约50%,传输距离为100m

◆脉冲电流远传信号 4~20 mA,传输距离为1000m

◆仪表使用环境 温度:-25℃~+55℃ 湿度:5~90% RH50℃

◆材质 不锈钢, 铝合金

◆电源 DC24V或锂电池3.6V

◆防爆等级 本安型iaIIbT3-T6

防护等级 IP65

涡街流量计便是依据卡门旋涡原理进行封闭管道流体流量测量的新型流量计。因其具有良*的介质适应能力,无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量,配备温度、压力传感器可测量标况体积流量和质量流量,是节流式流量计的理想替代产品。

为提*涡街流量计的耐*温及抗振动性能,我公司新近开发出了LU改进型涡街流量传感器,因其独特的结构和选材使该传感器可在*温(350℃)、强振动(≤1g)的恶劣工况下使用。

在实际应用中,往往*大流量远低于仪表的上限值,随着负荷的变化,*小流量又往往会低于仪表的下限值,仪表并非工作在它的工作段,为了解决这一问题,通常采用在测量处缩径提*测量处的流速,并选用较小口径的仪表以利于仪表的测量,但是这种变径方式必须在变径管与仪表间有长度为15D以上的直管段进行整流,使加工、安装都不方便。我公司研制的纵断面形状为圆弧的LGZ变径整流器,具有整流、提*流速及改变流速分布多重作用,其结构尺寸小,仅为工艺管内径的1/3,与涡街流量计作成一体,不仅不需要另外附加一段直管段,还可以降低对工艺管直管段的要求,安装非常方便。

为了使用方便,电池供电的本地显示型涡街流量计采用微功耗*新技术,采用锂电池供电可不间断运行一年以上,节省了电缆和显示仪表的采购安装费用,可就地显示瞬时流量、累积流量等。温度补偿一体型涡街流量计还带有温度传感器,可以直接测量出饱和蒸汽的温度并计算出压力,从而显示饱和蒸汽的质量流量。温压补偿一体型带有温度、压力传感器,用于气体流量测量可直接测量出气体介质的温度和压力,从而显示气体的标况体积流量。

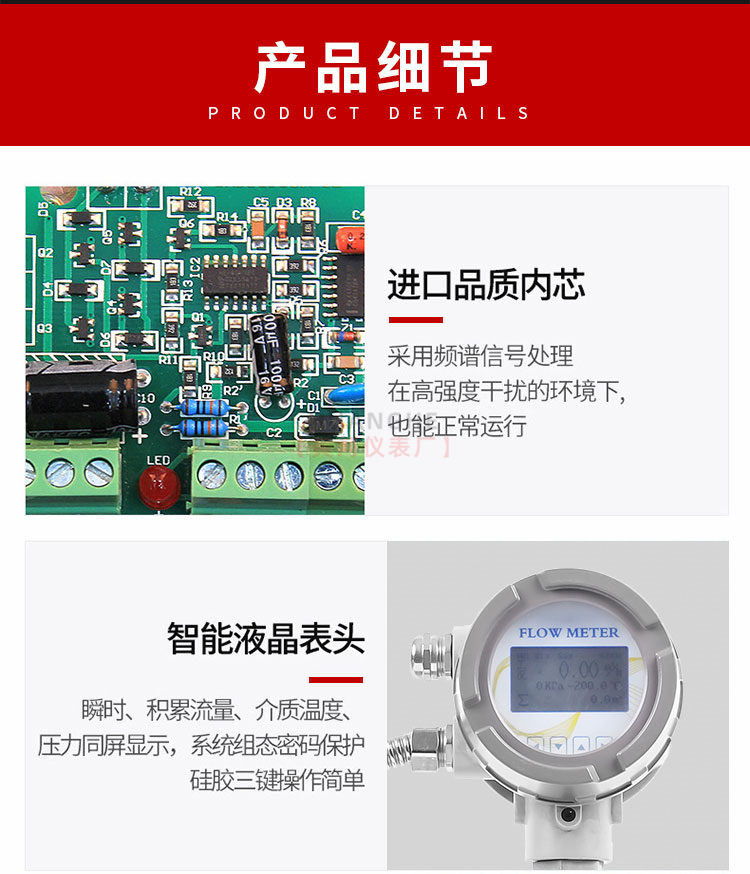

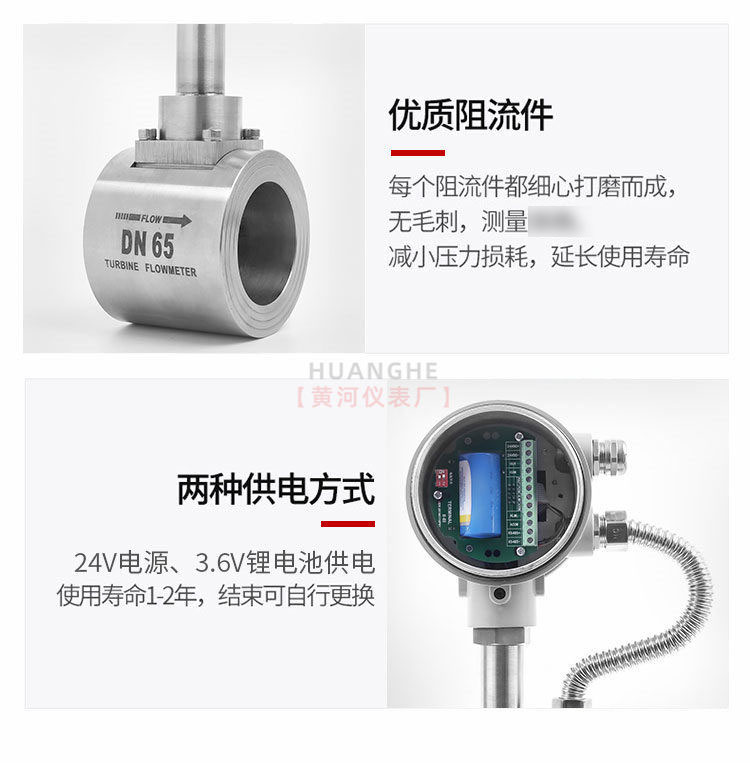

产品优点

智能涡街流量计的优点是抗振性能特别*,无零点漂移,可靠性*。

通过长时间对涡街流量计进行的大量波形分析和频谱分析,设计出探头形状、壁厚,*度、探头杆直径及与之相配套的压电晶体,采用**的数控车床进行加工,确保加工的同轴度和光洁度等技术参数,配合特殊的工艺处理,从而*大限度的克服涡街流量计存在的固有自振荡频率对信号的影响这个通病。  ②智能涡街流量计的传感器的通用性很强,从而使传感器具有良*的互换性采用**数控设备加工传感器的表体和旋涡发生体等,确保加工精度,从而使零部件(特别是旋涡发生体)的通用性强,从而真正做到不会因零部件的更换而影响传感器的重复性和精度;能产生强大而稳定的涡街信号。

③结构简单牢固,无可动部件,可靠性*,使用维护方便。

④检测元件不与介质接触,性能稳定,使用寿命长 传感器采用检测探头与旋涡发生体分开安装,而且耐*温的压电晶体密封在检测探头内,不与被测介质接触,所以涡街流量计具有结构简单、通用性*和稳定性*的特点。

⑤输出与流量成正比的脉冲信号或模拟信号,无零点漂移,精度*,方便与计算机联网

⑥测量范围宽,量程比可达1:10

⑦涡街流量计测量体积流量时不需补偿,涡街输出的信号实际上是与流速成线性关系的,也就是与体积流量成正比。压力和温度补偿的目的是为了得到流体的密度,乘以体积流量就得到质量流量,若测量气体的体积流量就不需要补偿了。

⑧压力损失小。

用口径DN50的涡街流量计测量可燃气体的流量,若管道内的*大流量Qmax =200m3/h时,传感器的压力损失是:△P =1.08×10-6 ρv2(kPa)= 0.605 KPa

⑨在一定的雷诺数范围内,流量特性不受流体压力、温度、黏度、密度、成分的影响,仅是与旋涡发生体的形状和尺寸有关。

⑩应用范围广,蒸汽、气体、液体流量均可测量。
