应用

       通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中0～1300℃范围内的液体、蒸汽和气体介质以及固体表面温度。

特点

●装配简单，更换方便；

●压簧式感温元件，抗振性能*；

●测量范围大；

●机械强度*，耐压性能*；

●热响应时间快；

●使用寿命长；

工作原理

  热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。

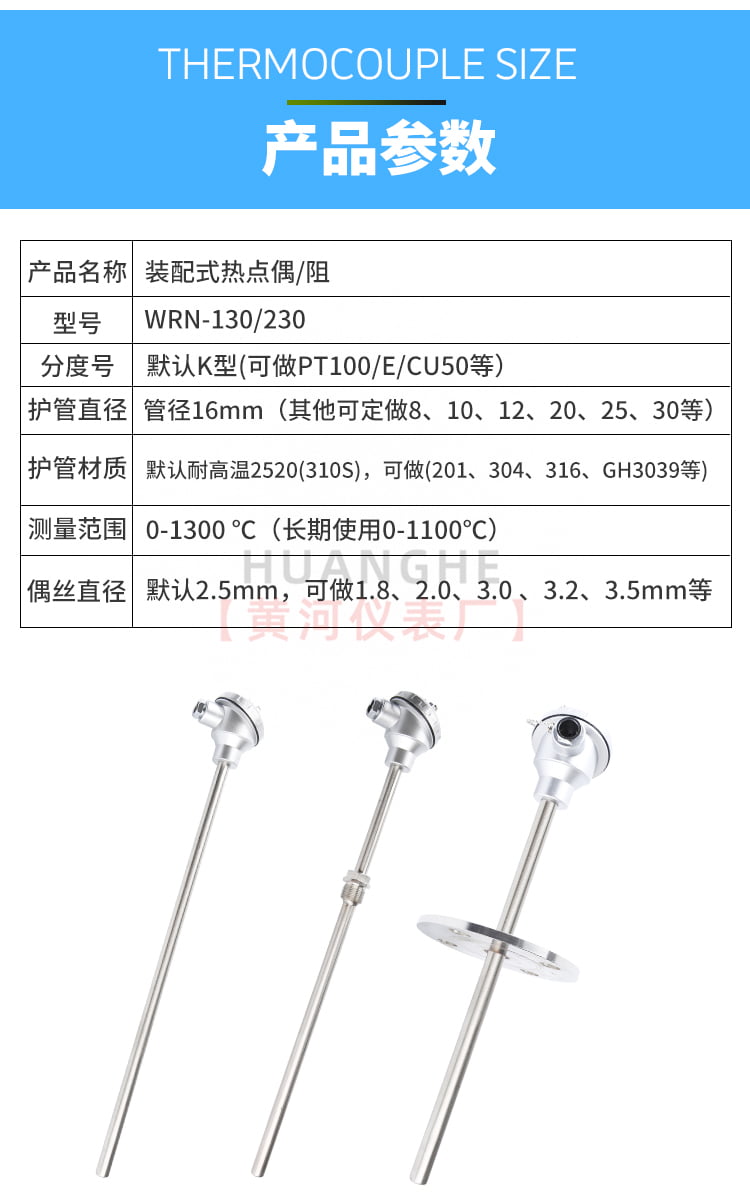

主要技术参数

○产品执行**

***584

***1515

GB/T16839-1997

JB/T5582-91

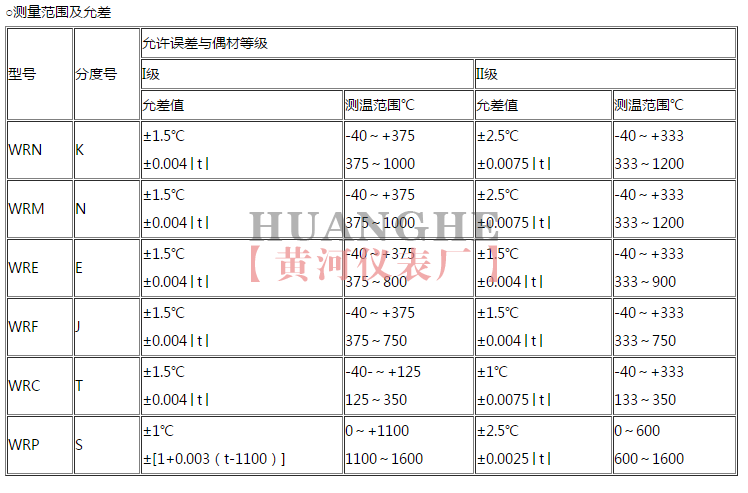

○常温绝缘电阻

热电偶在环境温度为20±15℃，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻≥100MΩ.m。

热电偶冷端补偿计算方法：

从毫伏到温度：测量冷端温度，换算为对应毫伏值，与热电偶的毫伏值相加，换算出温度；

从温度到毫伏：测量出实际温度与冷端温度，分别换算为毫伏值，相减後得出毫伏值，即得温度

热电偶的结构形式为了保证热电偶可靠、稳定地工作，对它的结构要求如下：

1、组成热电偶的两个热电极的焊接必须牢固；

2、两个热电极彼此之间应很*地绝缘，以防短路；

3、补偿导线与热电偶自由端的连接要方便可靠；

4、保护套管应能保证热电极与有害介质充分隔离。

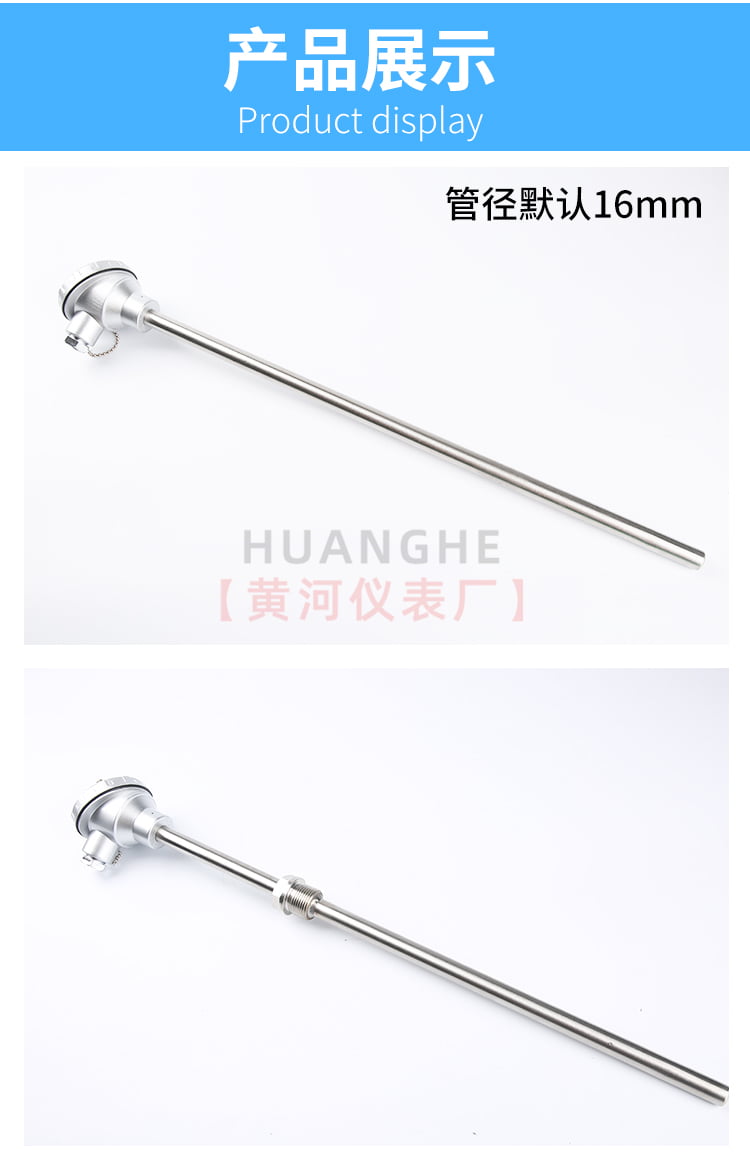

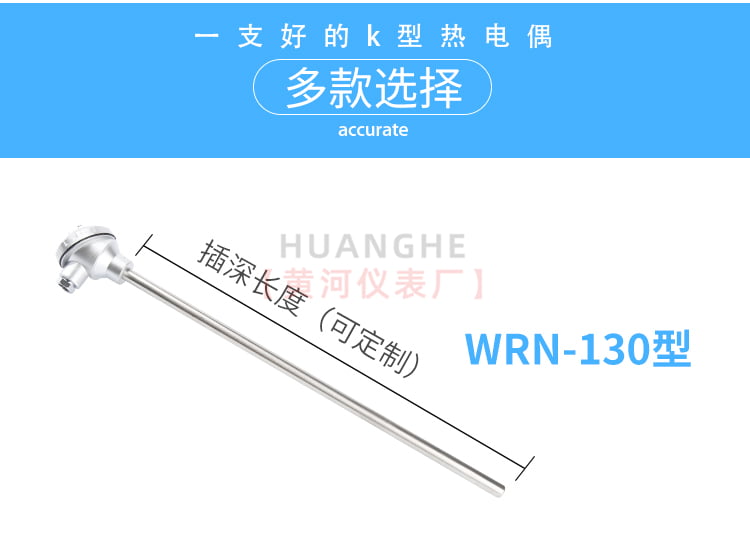

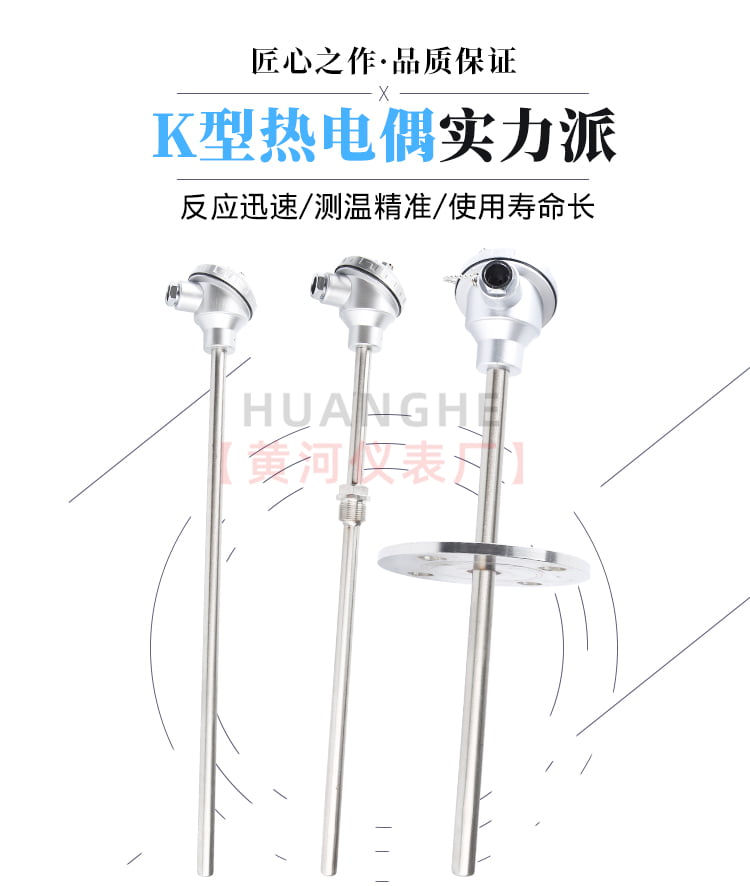

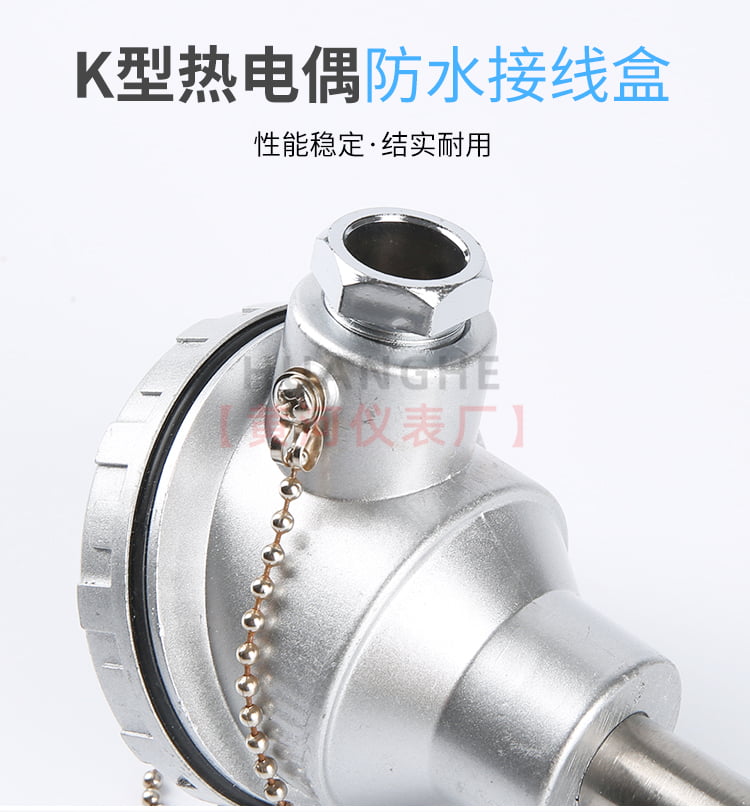

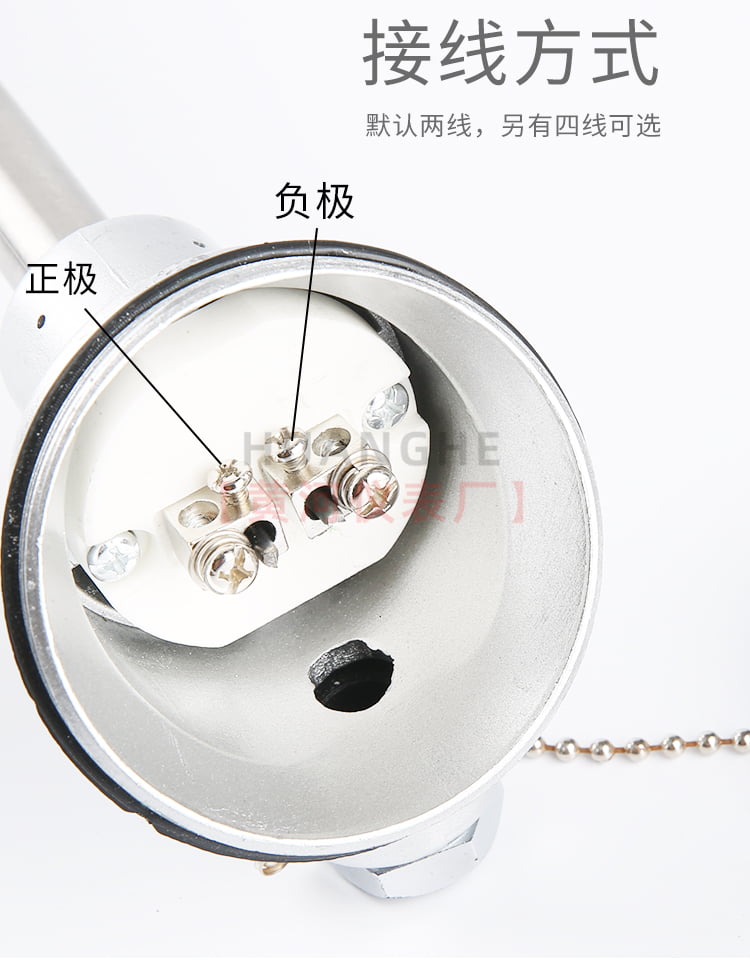

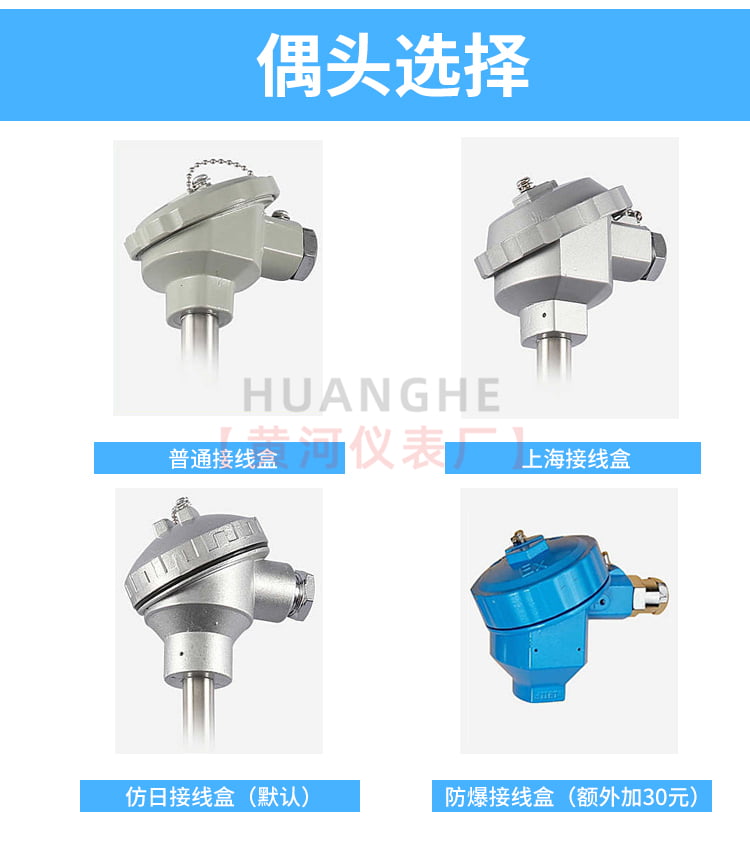

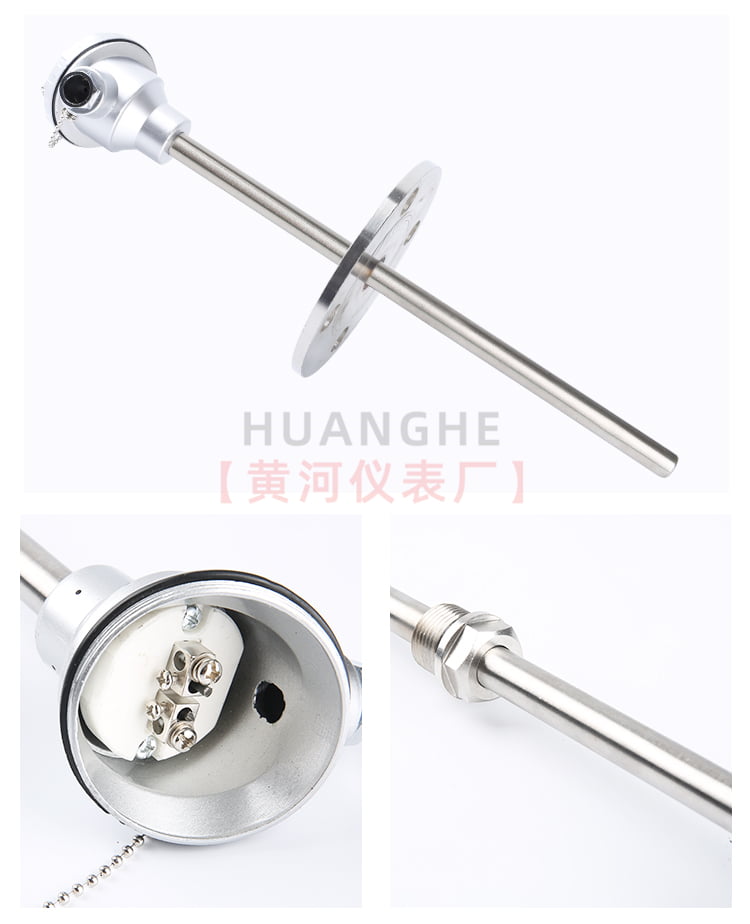

接线盒形式



选型须知

1）型号

2）分度号

3）精度等级

4）安装固定形式

5）保护管材质

6）长度或插入深度

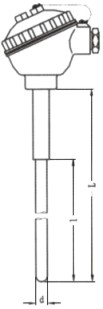

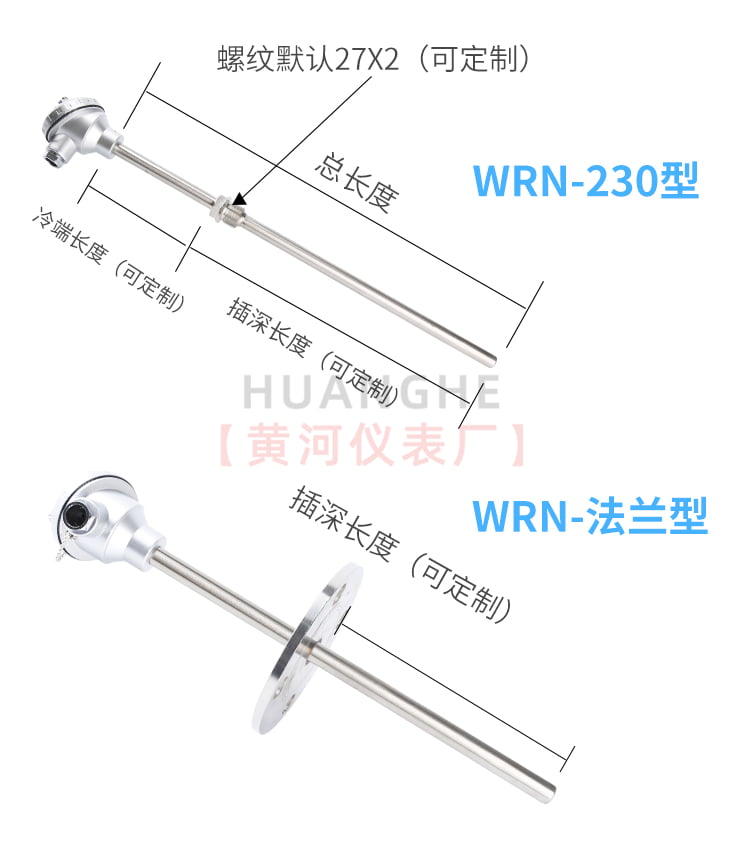

例A：热电偶，K型，Ⅰ级，固定螺纹 M27×2，保护管316L，长度450mm，插入深度300mm。WRN-220，K偶，L×I=450×300，Ⅰ级，保护管316L，螺纹M27×2。
