一、产品概述

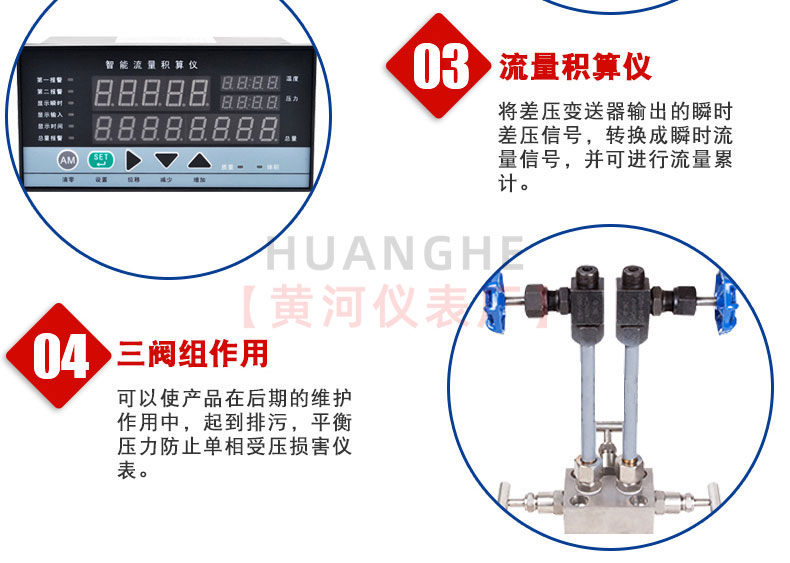

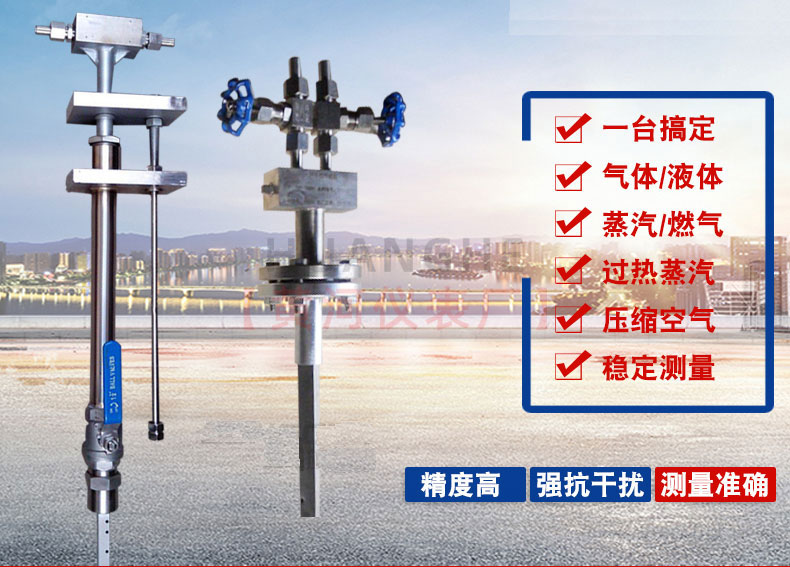

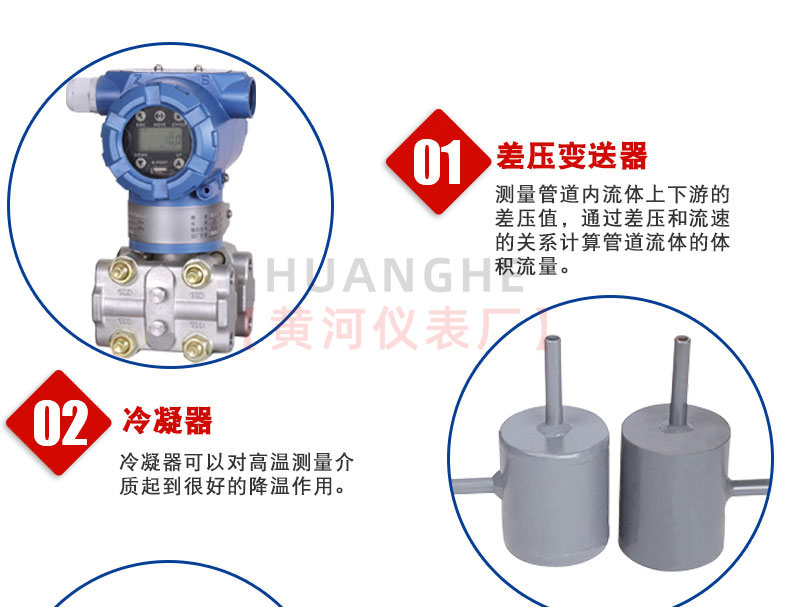

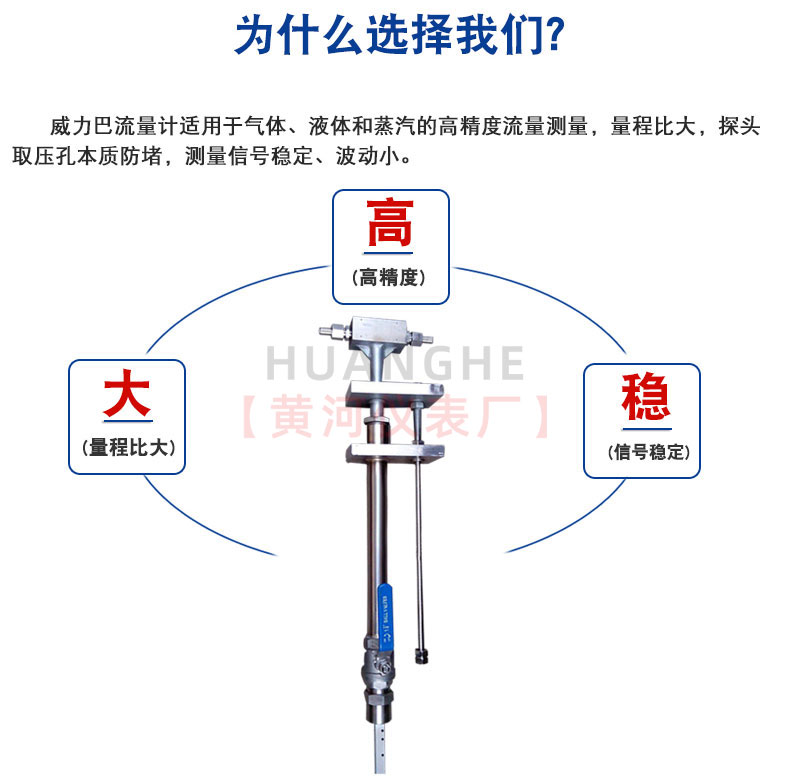

型号：HH-LGW威力巴流量计是运用差压式的工作原理设计生产的一种新型插入式流量测量仪表 , 由 一体化威力巴传感器、差压变送器和积算仪等组成流量测量系统 , 也可与控制系统或计算机联网 , 进行流体流量测量与控制。威力巴传感器集中地反映均速管流量传感器的**成果。传感器形状如子 弹头 , 符合流体动力学原理 , 能产生***、稳定的差压信号 , 强度*、不渗漏、防堵塞。威力巴流量计具有测量精度*、可靠性、稳定性*等优点。探头以其卓越的防堵设计，彻底摆脱了阿牛巴流量计等流量探头易堵塞的弊端，使均速管流量探头的防堵水平达到了空前的*度。探头*压取压孔不会被堵探头的前部形成*压区，压力略*于管道静压，阻止了颗粒进入。可测量气体、液体、蒸汽和腐蚀性介质等多种流体 , 适应各种尺寸的管道 , 应用于*温*压的场合。

二、工作原理

均速管流量计的差压和流量依据伯努利方程和连续性方程，计算方式和形式符合ISO-5167****。其简化公式：

三、技术指标

1.测量精度：± 1% 重复精度：± 0.1%

2.适用压力：0～40MPa 适用温度：－ 180℃～+ 550℃

3.测量上限：取决于探头强度测量下限：取决于测量***小差压要求

4.量 程 比：大于10∶1

5.适用管径：38mm～9,000mm 圆管、方管

6.参照**：ISO 3966-197、JB/T5325-1991及GB/T2624-2006；

7.连接方式：插入式法兰连接，插入式螺纹连接、管道式法兰连接、管道式螺纹连接；
